En las aplicaciones industriales donde coexisten múltiples fluidos y gases en un mismo proceso, la conducción desde una estructura fija a una plataforma giratoria presenta un desafío técnico de alta complejidad. Transferir simultáneamente distintos elementos sin riesgo de contaminación ni fugas requiere soluciones avanzadas de estanqueidad e ingeniería de precisión.
En este artículo explicamos las ventajas operativas de los distribuidores multivía de Rotunión y analizamos un caso de éxito real donde diseñamos un distribuidor rotativo especial de 5 vías con sistema de drenajes de seguridad entre líneas, integrando además un componente existente propiedad del cliente.
Distribuidores rotativos multivía: versatilidad y diseño técnico
Los distribuidores rotativos son elementos clave para canalizar fluidos (líquidos o gases) entre una parte fija y una parte en rotación. A diferencia de los rácores de una sola vía, las unidades multivía permiten transportar diferentes tipos de medios de forma totalmente independiente a través de un único eje.
1. Materiales de fabricación y robustez
Para garantizar la máxima compatibilidad química y durabilidad en entornos exigentes, los cuerpos y componentes de nuestros distribuidores se adaptan a las necesidades del proyecto:
- Cuerpos: Disponibles en acero al carbono, acero inoxidable, aluminio y latón.
- Ejes: Fabricados habitualmente en acero inoxidable de alta resistencia para evitar la corrosión y el desgaste mecánico.
- Juntas y estanqueidad: Equipados con juntas de PTFE de bajo coeficiente de fricción, garantizando una excelente estanqueidad y resistencia térmica y química.
2. Rango de trabajo y presiones
Nuestros distribuidores rotativos están diseñados para trabajar en condiciones extremas, soportando presiones de trabajo de hasta 400 bar. Siempre que los fluidos a trasegar sean compatibles con los metales seleccionados, podemos desarrollar una solución a medida.
Caso de éxito: distribuidor especial de 5 vías de ½” con 6 drenajes de seguridad
El desafío del cliente
Un cliente requería un distribuidor rotativo capaz de canalizar simultáneamente cinco líneas independientes de ½” para un proceso específico de oxicorte / corte por láser:
- 2 vías para oxígeno.
- 1 vía para propano (identificada con la marcación de gas).
- 2 vías para aire comprimido.
El reto principal era la seguridad operativa: dada la naturaleza de los gases (especialmente la combinación de oxígeno y propano), el cliente necesitaba un sistema que garantizase 6 canales de drenaje intermedios situados entre las distintas vías de producto. La función de estos drenajes es vital: en caso de que una junta sufra desgaste, el drenaje detecta y evacúa la fuga entre vías (por ejemplo, entre la línea de gas y la de aire), evitando la mezcla peligrosa de fluidos.
En el mercado no existía ningún fabricante que ofreciera un modelo estándar con estas especificaciones y número de drenajes. Para añadir más complejidad al proyecto, la unidad debía acoplarse perfectamente a un distribuidor más pequeño de latón que ya era propiedad del cliente.
La solución personalizada de Rotunion
El equipo de ingeniería de Rotunion asumió el reto y diseñó un distribuidor rotativo a medida de 5 vías totalmente adaptado:
- Configuración de conexiones claras: Se identificaron de forma inequívoca en la estructura las salidas principales (marcadas como S1, S2, S5, etc.) y los canales de drenaje entre las vías de producto (marcados como D1, D2, etc.).
- Sistema de prevención de fugas: Entre las líneas críticas (como el propano y el aire), se dispuso un puerto de drenaje específico para que cualquier hipotética pérdida de estanqueidad sea detectada inmediatamente hacia el exterior de forma segura.
- Integración perfecta: Se mecanizó la interfaz del distribuidor para permitir la unión rígida y estanca con la pieza previa de latón del cliente, formando un único conjunto compacto y funcional.
Resultados obtenidos
- Seguridad absoluta en el proceso: Detección precoz de posibles fugas cruzadas entre aire, propano u oxígeno gracias al circuito de 6 drenajes intermedios.
- Aprovechamiento de componentes: Integración directa con el equipo existente del cliente, reduciendo costes de reingeniería.
- Cero paradas imprevistas: Estanqueidad garantizada mediante juntas de PTFE de alta durabilidad.

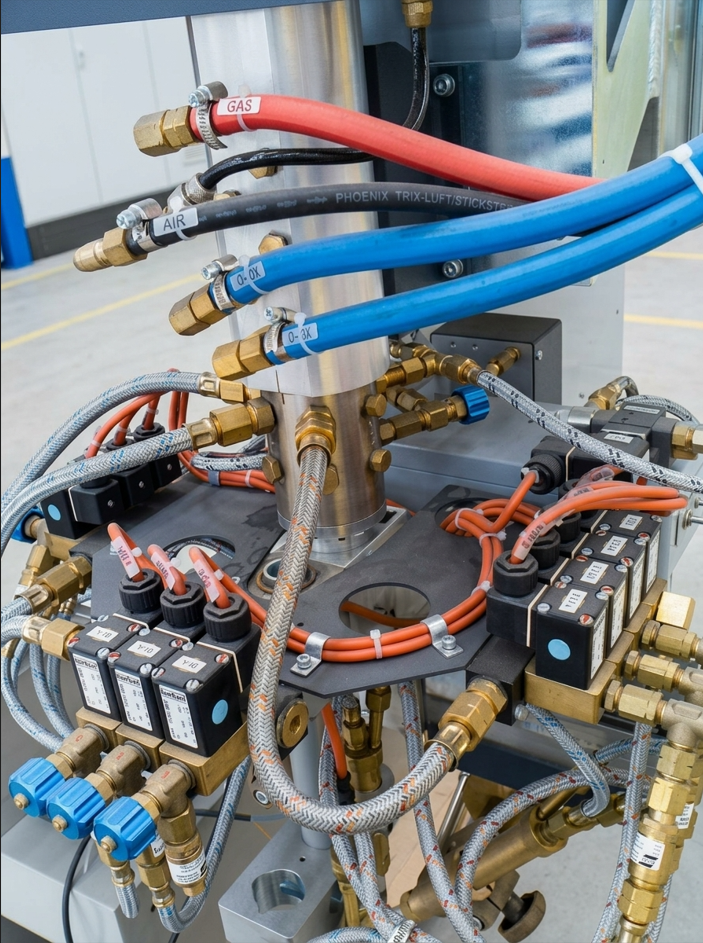

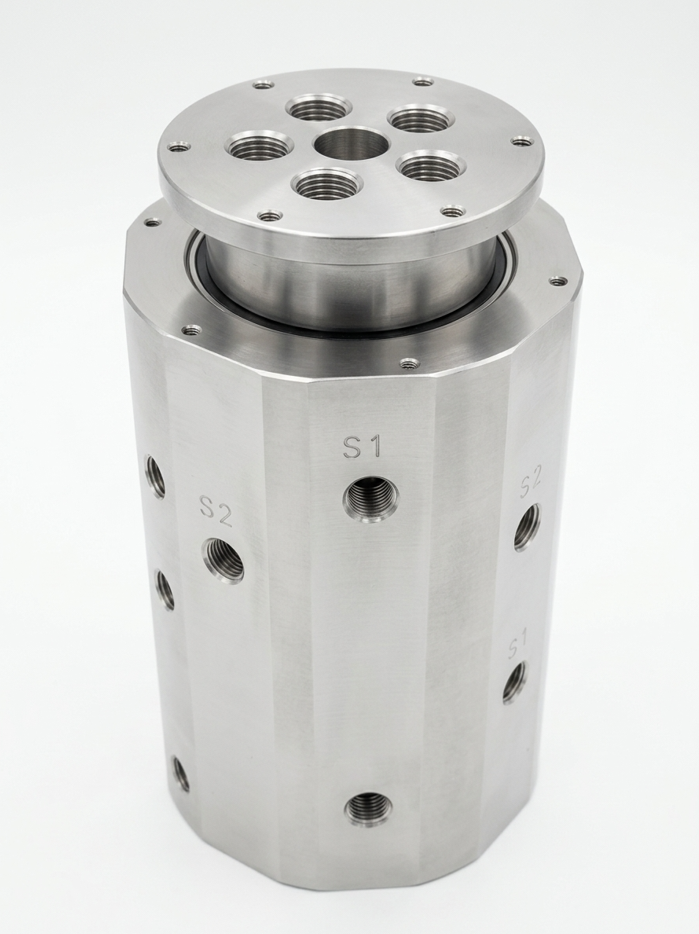

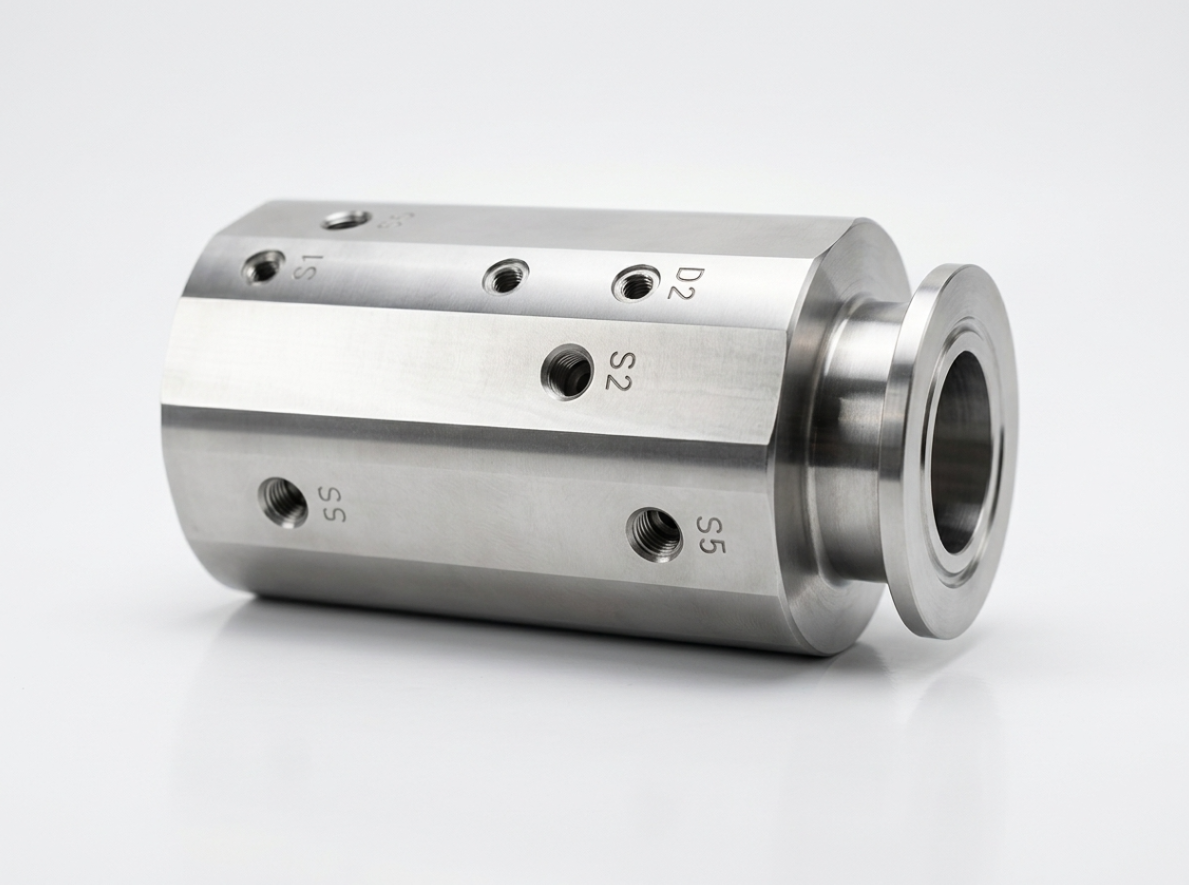

Distribuidor rotativo de 5 vías y 6 drenajes fabricado a medida por el equipo de Rotunión
Ingeniería a medida y flexibilidad de fabricación
Este ejemplo demuestra la filosofía operativa de Rotunión (marca de Naler Estudios y Proyectos): no nos limitamos a ofrecer productos de catálogo estándar, sino que actuamos como partner técnico resolviendo necesidades de conducción de fluidos donde otros fabricantes no llegan.
Si tus instalaciones requieren distribuidores multivía especiales, presiones de hasta 400 bar, combinación de gases o fluidos complejos, o adaptaciones a equipos existentes, nuestro departamento técnico estudiará tu proyecto.
¿Tienes un reto de transferencia de fluidos o necesitas un distribuidor rotativo diseñado a la medida de tu maquinaria? Contacta con el equipo técnico de Rotunion y evaluaremos tu propuesta sin compromiso.
